一、用途

HXGN-10型高压开关柜(简称环网柜)，系三相交流额定电压10kV、额定频率50Hz的户内箱式交流金属封闭开关设备。适用于工厂、车间、小区住宅、高层建筑等场所的配电系统，环网供电或双电源幅射供电系统，起接受、分配和保护作用，也适用于箱式变电站中。
二、产品型号含义

H X G N - 10 / □ - □

H--环网柜

X--金属封闭箱式开关设备

G--固定式

N--户内

10--额定电压

□--额定电流

□--方案号
三、使用环境条件　

a．环境温度上限+40℃，下限-25℃；

b.海拔高度不超过1000mm；

c．空气相对湿度日平均值不大于95％，月平均值不大于90％；水蒸汽日平均值不大于2．2 x 10-3Mpa，月平均值不大于1．8 x 10-3Mpa；

d．周围空气不受腐蚀或可燃气体、水蒸汽等明显污染；

e．无经常性的剧烈振动。
四、产品采用标准　　

1 GB3906《3-35kV交流金属封闭开关设备》　　

2 GB3804-90《3-63kV交流高压负荷开关》　　

3 1EC-298《交流金属封闭开关设备和控制设备》

　　4 1EC-420《高压交流负荷开关-熔断器组合电器》

五、订货时应提供的资料

　　1一次回路方案及二次线路原理图。

　　2环网柜扫陟U图及平面布置图。

　　3每台柜所配装的所有电器元件的名称、型号规格及数量。

　　4一次回路母线型号规格。

　　5柜体表面漆色。

　　6特殊要求的有关事项。

六、产品结构特点　　

1、HXGN-10型环网柜骨架采用国外先进技术的型材拼装而成，整体结构牢固，柜体的顶部为母线室，母线室前面为仪表室，柜体的中上部为负荷开头安装位置。下部为电流进出线和其它元件（如CT、PT）安装。每个室可靠的隔开。

2、主开头引进意大利先进技术，具有静触头绝缘罩的进口ISARC负荷开头或FN12A-10D/630型压气式负荷开头和性能稳定可靠。（主开头也可使用真空负荷开头六氟化硫开头或根据用户要求配置）

3、柜体具有完善的防止电气误操作装置。　　

4、柜体体积小，占地少，安全可靠。

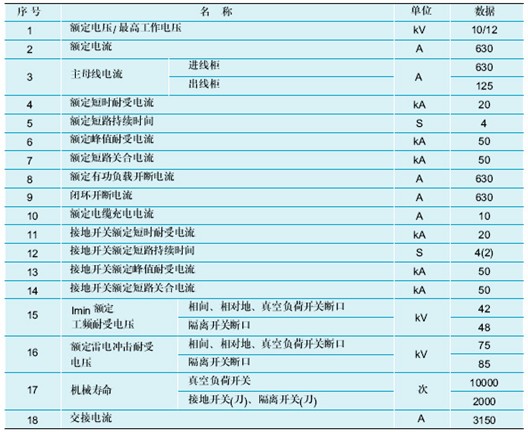

七、技术数据

（此数据为FN12A或ISARC负荷开关配置）
